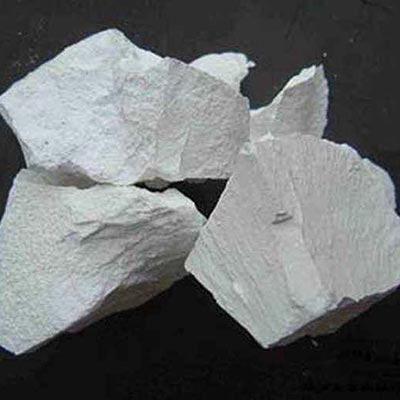

氧化鈣塊狀物抗壓強度測試需通過標準試驗方法獲取可靠數(shù)據(jù)，其核心步驟涵蓋試樣制備、試驗操作及結果計算。

　　試樣制備需嚴格把控尺寸與精度。通常采用立方體試件，邊長可選100mm、150mm或200mm，具體尺寸需根據(jù)塊狀物中骨料大粒徑確定。試件成型后需在溫度20±5℃、相對濕度大于50%的室內靜置1-2天，隨后拆模并轉移至標準養(yǎng)護室(溫度20±2℃、相對濕度95%以上)養(yǎng)護，或在溫度20±2℃的不流動氫氧化鈣飽和溶液中養(yǎng)護至規(guī)定齡期。養(yǎng)護后的試件端面需磨平，確保平面度公差小于0.05mm，端面與試件軸線垂直度偏差不超過0.25°。

　　試驗操作需采用連續(xù)均勻加荷方式。將試件置于壓力試驗機下壓板上，調整球座使上壓板與試件均勻接觸。加荷速度根據(jù)試件預期強度分級調整：當抗壓強度小于30MPa時，加荷速度取0.3-0.5MPa/s;強度在30-60MPa時，取0.5-0.8MPa/s;強度不小于60MPa時，取0.8-1.0MPa/s。記錄試件破壞時的大荷載值，精確至1%。
